Attaccare i cavi correttamente in cassa (mod. TYSSO)

STAMPANTE SCONTRINI


(1) Stampante scontrini
(2) Cavo USB
(3) Alimentatore


(4) Cavo USB > l’altra estremità va alla cassa > vd. Punto 13
(5) Alimentazione
(6) È il cavo che arriva dal cassetto dei soldi e che deve essere attaccato dove indica la freccia > vd. Punto 19

STAMPANTE ETICHETTE


(7) Stampante etichette
(8) Cavo USB
(9) Alimentazione


(10) Bottone di accensione
(11) Cavo USB > l’altra estremità va alla cassa > vd. Punto 14
(12) Alimentazione

REGISTRATORE DI CASSA

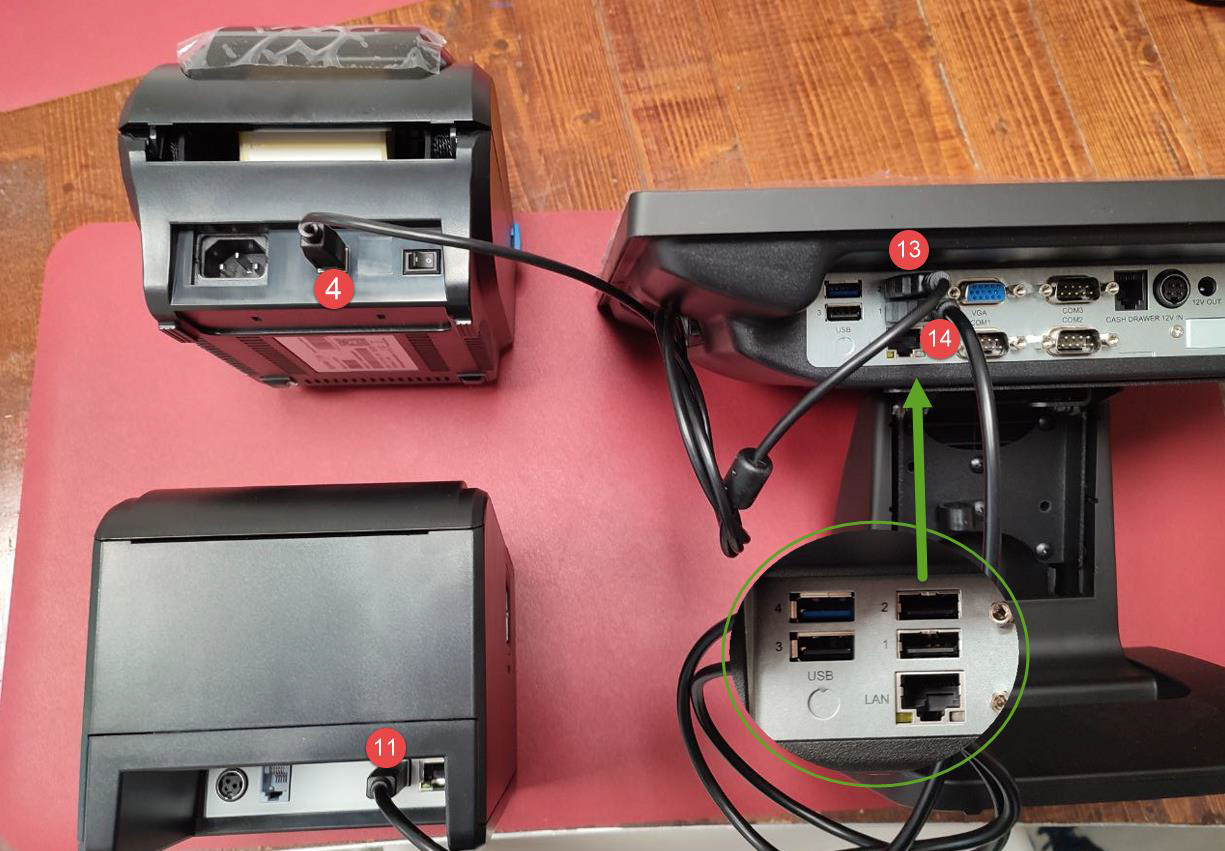

(13) Porta USB nr. 2 per attaccare la stampante etichette
(14) Porta USB nr. 1 per attaccare la stampante scontrini

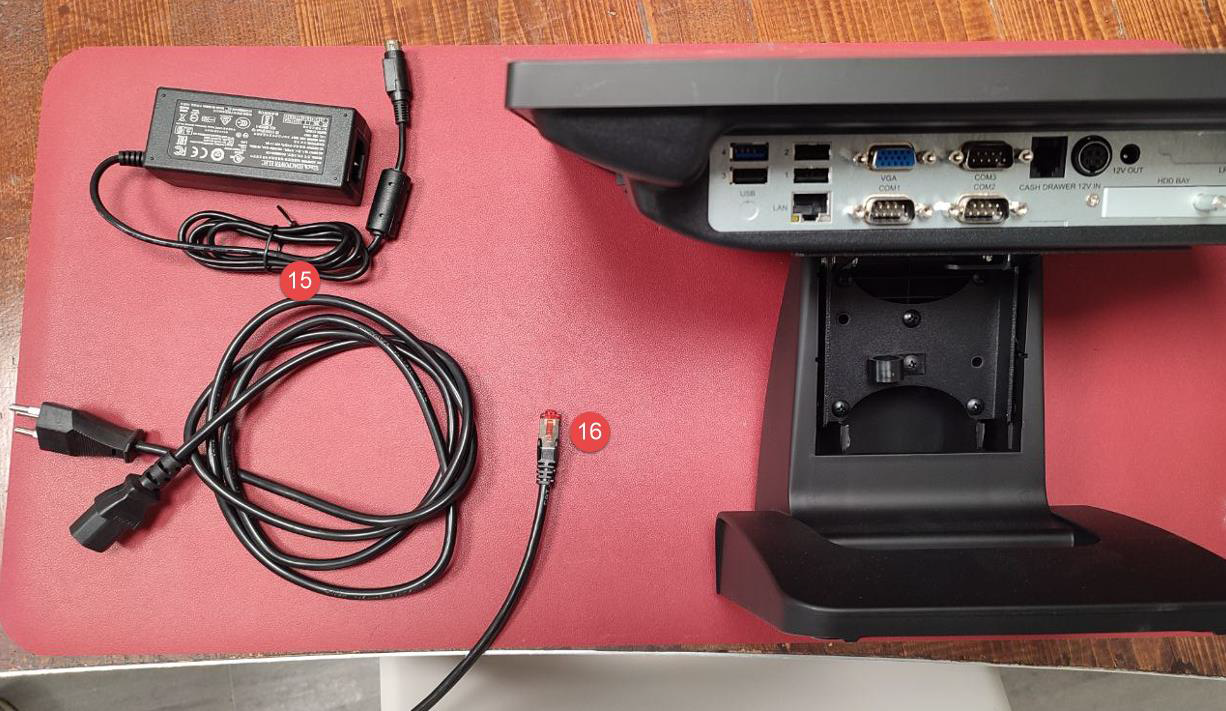

(15) Alimentazione
(16) Cavo di rete

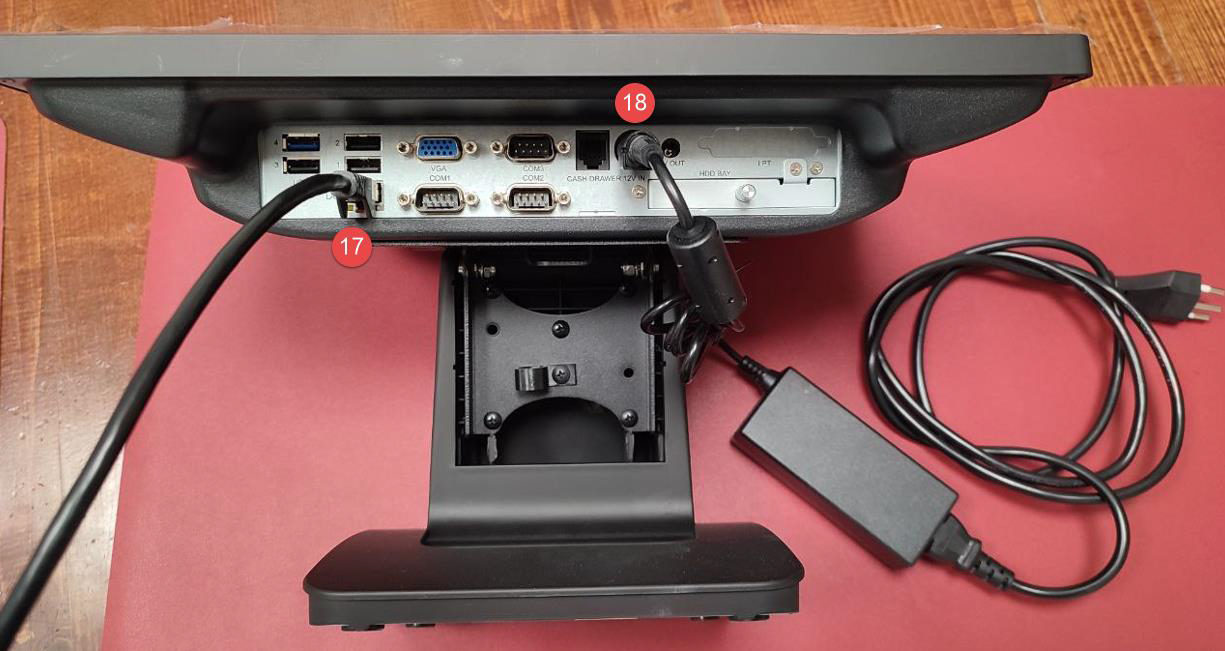

(17) Cavo di rete > l’altra estremità va attaccata al router o switch internet
(18) Alimentazione

CASSETTO DEI SOLDI


(19) Cavo di collegamento tra stampante scontrini e cassetto dei soldi

SCANNER BARCODE

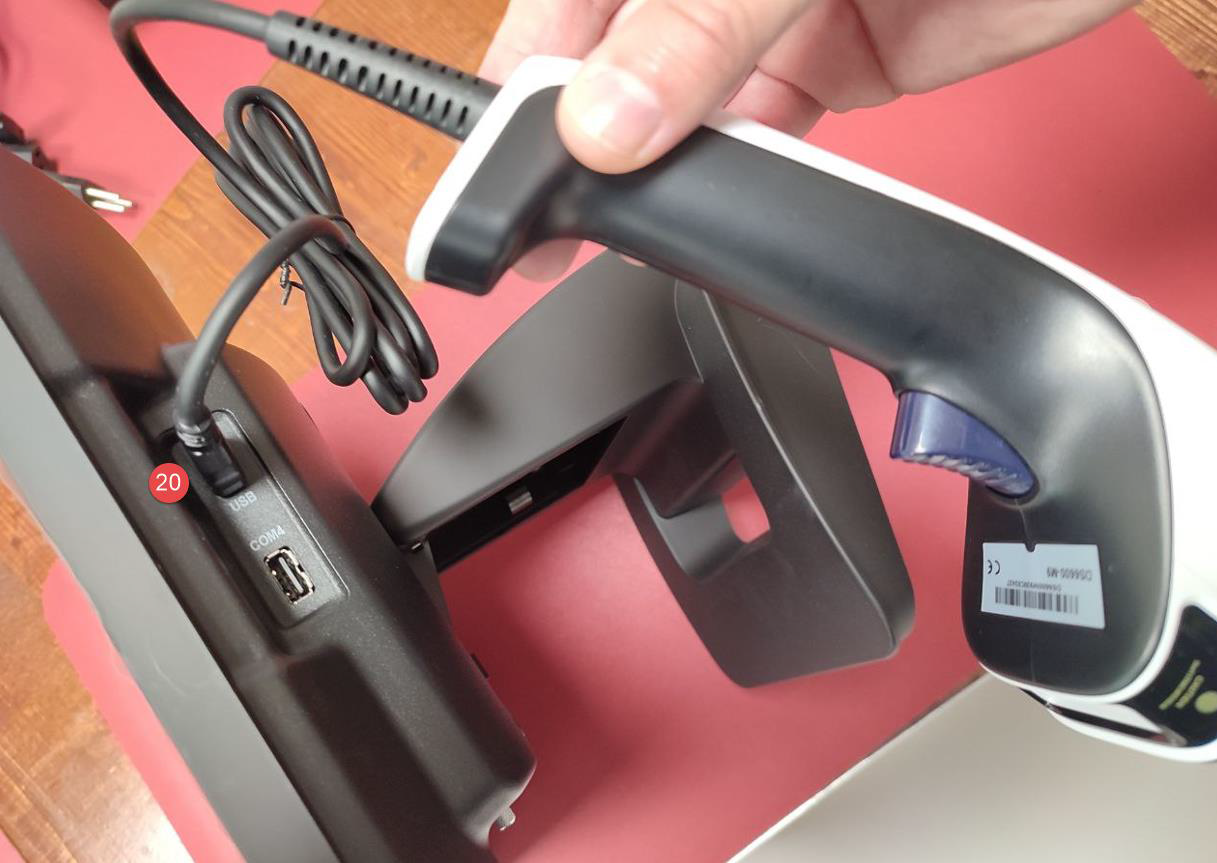

(20) Porta USB per attaccare lo scanner barcode > sul lato destro del registratore di cassa

ATTENZIONE > non attaccare sulla porta COM
